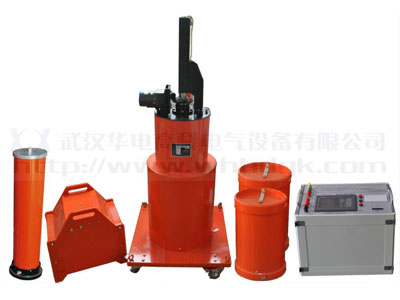

電力是現在發展重要經濟，對于大型發電機、變壓器、GIS、交聯電纜等大容量試品的交流耐壓試驗，需要大容量的試驗變壓器、調壓器以及電源。串聯諧振耐壓試驗裝置是迎合現在市場而出現的裝置。根據具體情況分別采用串聯、并聯或串并聯變頻諧振的方法來進行現場試驗。串聯諧振試驗裝置主要用于現場3~500kV電壓等級的GIS、電流互感器、斷路器、高壓套管、高壓電纜等電力設備的交流耐壓試驗。

諧振試驗裝置按其原理可分為串聯諧振、并聯諧振和串并聯諧振；按調諧方式可分為調整諧振、調容諧振和調感加調容諧振，其中串聯諧振特別適用于現象高電壓試驗。串聯諧振試驗系統有哪些特點呢？

（1）利用串聯諧振可在較低的電源電壓和較小的電源容量下，獲得較高的試驗電壓和較大的試驗容量，品質因數愈高，所需電源容量小。

（2）輸出電壓和電流波形好。由于試驗回路諧報電抗器L與被試電纜C_x處于諧振狀態，此電路形成一個良好的濾波電路，相當于一個理想的帶通濾波器，對諧振頻率f_o的電流呈現很小的阻抗，而對其他頻率的電流是高阻抗回路、所以，輸出電壓U_cx的波形為良好的正弦波形。

（3）自保護性能好。當試驗回路達到諧振狀態時，試驗系統才有高電壓輸出。一旦被試品發生擊穿或閃絡，回路失去諧振條件、高、低壓電路回路的電流反而減少，電壓很快降到試驗電壓的1/Q，電抗器的電阻將限制短路電流，以此保護被試品和串聯諧振裝置免遭過電壓的大電流，以此保護被試品和串聯諧振裝置免遭過電壓和大電流的沖擊，避免擴大燒損試品的擊穿故障點，便于檢修。

（4）串聯諧振試驗裝置造價成本低。

（5）串聯諧振試驗裝置由于是組合式，拆、裝和運輸方便，特別適合現場試驗。

---
