當電纜測試出斷路點、短路點測試出現如何判斷？如果檢測出某一電纜有斷路故障，某兩根電纜有短路故障，故障點在何處呢？如果判斷呢？下面分別做簡要說明。

     （1）斷路故障點檢測

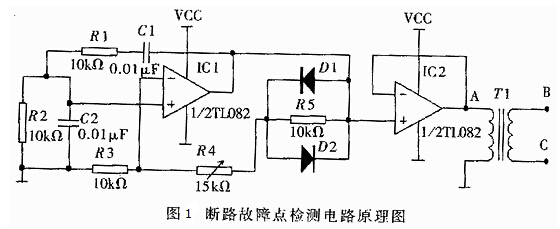

     電路原理圖如圖1。IC1及周期元件組成典型文氏橋式正弦波振蕩電路，如圖1設計的參數，振蕩頻率f約為1.6kHz。圖1中IC2作跟隨呂，起隔離作用，提高電路帶負載的能力；兩個二極管利用其非線性以達到自動穩幅的效果。后加的輸出變壓器是為檢測短路故障點需要，檢測斷路故障點時可以不用。

     將有斷路故障的電纜芯線一端接入A點，將一個盒式錄音機的放音磁頭靠近此電纜線，打開錄音機，將其沿著電纜線移動，錄音機中可以聽到音頻信號。到斷路點以后，音頻信號無法傳來，錄音機中聽不到音頻信號，這樣就可以判斷出斷路點的位置，需注意的是：當檢測多芯線纜某一根斷路故障時，其余芯線最好接地，以減小分布電容的影響，樣檢測的效果較好。

     （2）短路點檢測

     將有短路故障的兩根電纜芯線分別接入B、C處，仍用錄音機磁頭靠近故障電纜線，并沿著電纜線移動，錄音機中可以聽到音頻信號。到短路點以后，則聽不到音頻信號，這樣可以判斷出短路點的位置（以錄音機原理可生產一種便攜式控測器）。
