絕緣油介質損耗測試儀操作步驟
1、絕緣油介質損耗測試儀測量前準備：
1）用接地線一端接儀器的接地柱，另一端接可靠的大地，保證儀器外殼處在地電位上。
2）正接線時：將高壓電纜插頭插入后門HV插座中，將高壓電纜接地端頭接入接地柱中，將另一端的紅色鱷魚夾夾到被測試品的高端引線上，紅色鱷魚夾與黑色鱷魚夾并聯使用。將CX低壓電纜插入CX插座中，另一端的紅色夾子夾試品的低端或末屏等，黑色夾子接地或懸空或接屏蔽裝置。
3）反接線時：將高壓電纜插頭插入后門HV插座中，將高壓電纜接地端頭接入接地柱中，將另一端的紅色鱷魚夾夾到被測試品的高端引線上，黑色夾子懸空或接屏蔽裝置。Cx插座不用。
2、打開電源開關，計算機進行自檢，若地線接好，液晶屏顯示中文主菜單如圖16所示。若沒接地線或地線不良則顯示“檢查接地”。
3、絕緣油介質損耗測試儀菜單選擇：

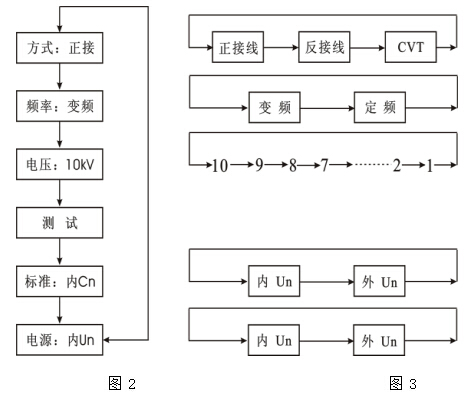

1）按“功能”鍵可移動光標至各菜單項，并循環指示。被選中項反白字體顯示。選擇鍵的流程見圖16所示。
2）在光標當前所示項目，按“增大”、“減小”鍵可進行該項菜單的變更，并循環指示，流程見圖17所示。
3）將菜單變更至與測試要求相對應后即可按選擇鍵進行下個項目的選擇。

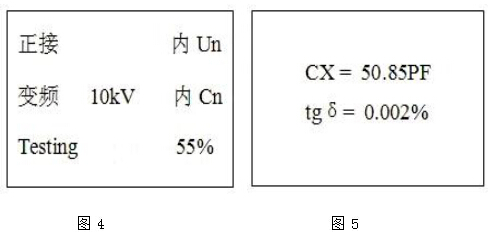

4、絕緣油介質損耗測試儀測試：打開開關，當光標在測試項目上時，按確認鍵大約5秒鐘開始測試。測試過程中顯示的畫面如圖18（正接線，變頻）所示，當下面的進程到100%時候測試完畢，然后顯示測量結果見圖19所示，此時光標指示打印機圖標，按確認鍵打印報告。
測量結果的意義如下：
tgδ：試品的損耗因數tgδ值
CX：測量的電容值
V：施加電壓值
I：試品流過的電流
F1，F(xiàn)2：試驗頻率
打印結束后，關閉電源開關，測試完畢。

以上就是絕緣油介質損耗測試儀測試時候的步驟，如果想了解更過可在線咨詢我們。
