油介質損耗測試儀是一種最新絕緣測試儀，其中加熱部分采用了當前最為先進的高頻感應加熱方式。全自動油介質損耗測試儀是對各種絕緣液體（變壓器油、電容器油、電纜油等）的介質損耗（tgδ）進行測量的專業化高科技儀器。操作方便，自動化程度高。那么絕緣油介質損耗測試儀是什么測量原理呢？武漢華電高科電力試驗專家為你解答。

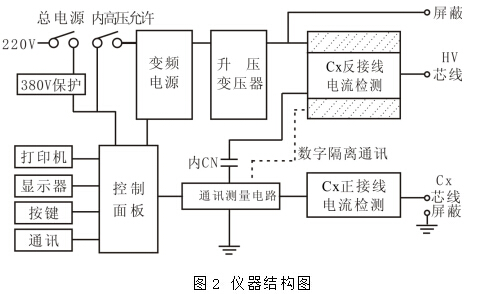

1、油介質損耗測試儀儀器結構

測量電路：傅立葉變換、復數運算等全部計算和量程切換、變頻電源控制等。

控制面板：打印機、鍵盤、顯示和通訊中轉。

變頻電源：采用SPWM開關電路產生大功率正弦波穩壓輸出。

升壓變壓器：將變頻電源輸出升壓到測量電壓，最大無功輸出2KVA/1分鐘。

標準電容器：內Cn，測量基準。

C_N電流檢測：用于檢測內標準電容器電流，10μA～1A。輸入電阻＜2Ω。

Cx正接線電流檢測：只用于正接線測量，10μA～1A。輸入電阻＜2Ω。

Cx反接線電流檢測：只用于反接線測量，10μA～1A。輸入電阻＜2Ω。

反接線數字隔離通訊：采用精密MPPM數字調制解調器，將反接線電流信號送到低壓側。隔離電壓20kV。

2、工作原理

啟動測量后高壓設定值送到變頻電源，變頻電源用PID算法將輸出緩速調整到設定值，測量電路將實測高壓送到變頻電源，微調低壓，實現準確高壓輸出。根據正/反接線設置，測量電路根據試驗電流自動選擇輸入并切換量程，測量電路采用傅立葉變換濾掉干擾，分離出信號基波，對標準電流和試品電流進行矢量運算，幅值計算電容量，角差計算tgδ。反復進行多次測量，經過排序選擇一個中間結果。測量結束，測量電路發出降壓指令變頻電源緩速降壓到0V。

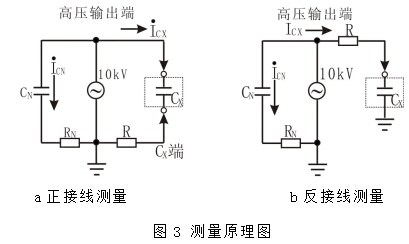

按被測試品是否接地分兩種測量方式，即正接線測量方式和反接線測量方式。兩種測量方式的原理如圖3所示：

在高壓電源的10kV側，高壓分兩路，一路給機內標準電容C_N，此電容介損非常小，可以認為介損為零，即為純?nèi)菪噪娏?，此電流I_CN 可做為容性電流基準。在Cx試品一側，試品電流Icx通過采樣電阻R采入機內，此Icx可分解成水平分量和垂直分量見圖二所示，通過計算水平分量與垂直分量的比值即可得到tgδ值。

在圖3（a）中Cx為非接地試品，試品電流Icx從試品末端進入采樣電阻R，得到全電流值，在圖3（b）中Cx為接地試品，機內Cx端直接接地，電流Icx從試品高壓端到機內采樣電阻取得全電流值。
