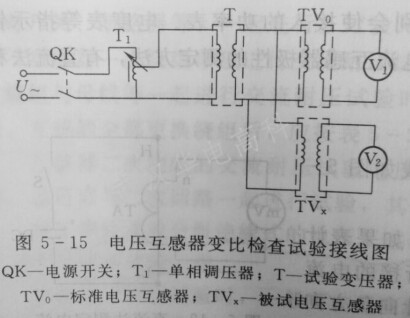

測量電壓互感器的變比，除了可用變壓器電壓比試驗方法外，還可用一臺標準電壓互感器與被試電壓互感器并聯的方法來測量變比。其試驗如圖5-15所示。

試驗時候，由并聯的電壓互感器高壓側施加電壓，低壓側各接一只0.5級以上的電壓表V和V。試驗電壓從高壓側施加的目的，是為了減少被試電壓互感器的勵磁電流，題號測量變比的準確度。

當電壓加到額定電壓時，同時讀取標準電壓互感器和被試電壓互感器二次側的電壓值，則被試電壓互感器的實際變比為

K_x——測得的電壓互感器變化；

K₀——標準電壓互感器變化；

K_e——被試電壓互感器的額定變比；

U₀——標準電壓互感器的電壓，V；

U_x——被試電壓互感器的電壓，V。

    對于三相電壓互感器，應該用三相試驗電源，所用的標準電壓互感器，可以是三相的，也可以是單相的，其準確度應是0.2級以上的，使用的電壓表不應低于0.5級。
