接地電阻測試是用于電力、通信、鐵路及工礦企業等部門各種裝置接地電阻值的測量。同時，可測量土壤電阻率及地電壓。那么接地電阻測試儀如何進行土壤電阻率的測量？武漢華電高科專家為你解答。

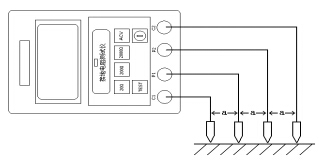

在被測區沿直線插入地下4根金屬棒，彼此相距為“a”厘米，棒的埋入深度不宜超過距離“a”的1/20，按圖所示連接方式用4根測試線將4根探棒與C1、P1、P2、C2四個測試孔相連，選擇適當量程，按一下測試按鈕TEST，電流指示燈綠色變?yōu)榧t色，顯示屏上顯示電阻歐姆值，被測區的土壤電阻率用下式計算：

ρ=2πaR

式中

R：測得的電阻數值 (Ω)

a： 棒與棒間的距離 (cm)

ρ：被測區的土壤電阻率 (Ω·cm)

接地電阻測試儀進行土壤電阻率的測量時需注意事項：

● 測試完畢,應立即按一下TEST測試按鈕,關閉測試電流,以利省電。當顯示屏上出現欠壓指示符時，應立即更換新電池，否則儀表無法正常工作。

● 當被測接地極開路或電流極輔助接地電阻大于各檔允許的Rc值時，表頭將給出 “OPEN CIRCUIT”指示，此時應檢查C2至C1的測試線是否接通或接觸不良；或降低RC值。

● 輔助接地電阻及地電壓引起的測量誤差

允許輔助接地電阻RC(C1與C2之間)<2KΩ；

RP(P1與P2之間)<40KΩ誤差≤±5%

允許地電壓≤5V(工頻有效值) 誤差≤±5%

以上就是接地電阻測試儀的土壤電阻率的測量方法，了解更多接地及絕緣測試可在線咨詢我們。
